KJ2340煤礦電力供電監控系統

可以實現供電系統集中管理,完成數據采集、運行狀態監視、遠程集中控制、存儲、查詢和統計整個系統的運行數據、運行記錄、故障報警記錄功能。  對高低壓設備實現七遙功能,遙測、遙控、遙試、遙調、遙信、遙脈、遙視。礦用電力自動化系統具有設備溫度監控功能,實現高低壓開關腔內溫度、變壓器外殼溫度的監控,并對異常情況進行報警,完善變電所無人值守管理。

我們能為您做什么
*
這是一個必填項
您需要的總數量
*
這是一個必填項
這是一個必填項
電子郵件格式錯誤
由于電子郵件可能不穩定,為避免錯過我們的信息,請?zhí)峁┠碾娫捥?hào)碼,以便我們能夠通過其他方式與您聯系。 *
這是一個必填項
電話格式有誤
提交
http://www.findmedicalspecialties.com/uploadfiles/211.149.255.8/webid170/source/202405/10961817161916572.jpg
產品詳情

礦用電力自動化系統可以實現供電系統集中管理,完成數據采集、運行狀態監視、遠程集中控制,存儲、查詢和統計整個系統的運行數據、運行記錄、故障報警記錄功能。 礦用電力自動化系統對高低壓設備實現七遙功能,遙測、遙控、遙試、遙調、遙信、遙脈、遙視。具有設備溫度監控功能,實現高低壓開關腔內溫度、變壓器外殼溫度的監控,并對異常情況進行報警,完善變電所無人值守管理。

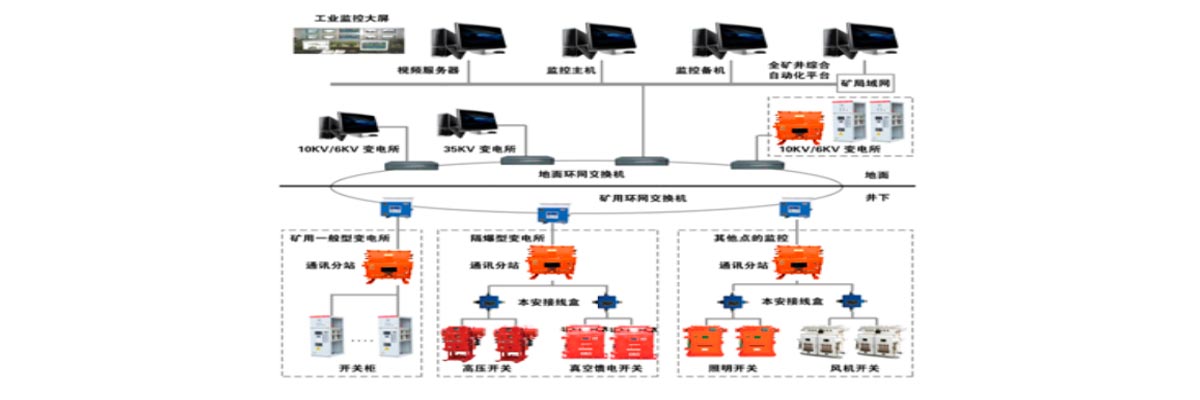

系統構成


礦用電力自動化系統由地面和井下兩部分組成,地面部分主要包括監控系統、服務器、通訊管理機、硬盤刻錄機、微機保護測控裝置、防越級控制器、地面分站等;井下部分主要包括隔爆兼本安型電力監控分站、高壓智能防越級保護綜合模塊、礦用隔爆兼本安型攝像儀、光纜等。




使用環境條件


環境要求:系統中用于機房、調度室的設備,能在下列條件下正常工作:

a)環境溫度:15℃~35℃;

b)相對濕度:45%~75%;

c)溫度變化率:小于10℃/h,且不得結露;

d)大氣壓力:86 kPa~106kPa;

e)GB/T 2887-2010規定的塵埃、照明、噪聲、電磁場干擾和接地條件。

除有關標準另有規定外,系統中用于煤礦井下的設備在下列條件下正常工作:

a)環境溫度:0℃~+40℃;

b)平均相對濕度:≤95%(+25℃);

c)大氣壓力:80~106kPa;

d)有爆炸性氣體混合物,但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體。


供電電源


地面設備交流電源:

a)額定電壓:220V,允許偏差-10%~+10%;

b)諧波:≤5%;

c)頻率:50Hz,允許偏差±5%。

井下設備交流電源:

a)額定電壓:100V/127V,允許偏差-25%~+20%;

b)諧波:≤10%;

c)頻率50Hz,允許偏差±5%。


主要功能


1、“七遙”功能

(1)遙控:高低壓開關的分合閘控制操作、保護信號復位操作、掛接檢修牌,在模塊及系統主機上都可以進行電路的分、合閘操作。

(2)遙測:對高低壓開關終端模塊電力參數和變量遠程傳送實時測量。

(3)遙調:在模塊及系統主機上可就地/遠程在線進行對高低壓開關終端模塊額定參數遠程、就地讀取和整定實時遙調。

(4)遙信:實時監視開關分合位置、風電瓦斯電開關量狀態、控制輸出狀態、各故障 報警狀態等信號量。

(5)遙視:具備變電所視頻監控。

(6)遙脈:系統具備高低壓開關的遙脈功能,經系統計算可實現電度系統的班報、日?qǐng)?bào)、月報等報表。

(7)遙試:系統具備地面做遠方實驗功能。具有模擬現場試驗場景的能力。

2、 實時供電狀態、 環境監視功能:

(1)上傳所有監控電力線路的實時數據(電流、電壓、功率、功率因數、用電量、零序電壓、零序電流、絕緣電阻值等參數),運行狀態(分閘、合閘、故障)和故障 情況(故障發生時間、造成故障的原因)到地面監控的計算機,使控制室值班人員可以及時了解電力系統的運行狀況。

(2)地面主機實時顯示并監測開關設備的運行情況,在界面上按順序排列同時顯示各個變電所每一臺開關的運行情況,用戶通過操作可以直觀地觀察到設備的實時電壓、工作電流、及開關分合閘狀態等電力參數。

(3)可對各個變電所的開關進行實時數據分析,用動態直方圖表示各開關的電壓變化情況。

3、 管理功能:

(1)系統管理功能:提供修改密碼、修改用戶權限、登陸系統及鎖定系統菜單,管理者通過該功能設置用戶不同的部門使用權限,實現安全管理;

(2)提供開放的數據接口,可以根據用戶要求提供“供電安全監控系統”數據庫或者WEB模式的數據接口;

(3)數據庫管理:采用實時數據庫技術,滿足系統數據的實時讀取與訪問。

(4)實現電力系統運行狀況,安全管理,歷史記錄等的綜合查詢,統計功能,使其成為一個綜合性系統工程,既面向設備管理又面向生產管理。

4、預警報警功能:

(1)開關變位報警、事故報警、保護動作報警、可通過設置上限、上上限、下限、下下限、改變速率、偏差等實現電壓電流越限預警、報警,在出現開關跳閘后可迅速判斷故障所在范圍,實現故障優先報警。

(2)能動態的顯示越限、故障報警,工作人員可隨時掌握電網運行狀態,發生越限、故障時,系統能發出聲音報警,同時在報警信息窗口顯示其報警類型、報警狀態、報警時間等,并可通過選配組件實現語音報警。

(3)在上位機的每一步操作系統都要進行精確記錄并語音播報操作內容,以防止操作員做出不當動作。

5、快速恢復送電一鍵恢復功能:由于變電所存在大面積停電的情況,使用快速恢復送電一鍵恢復功能,就可以達到快速而準確的開關送電的目的。可以預先設置好送電的開關順序,開關合閘間隙一般為十秒鐘左右。在出現了大面積停電的情況,利用此功能就可以到達快速,準確,方便的送電。

6、具備防越級跳閘功能:防越級跳閘功能,防越級等級不低于7級,上位機系統可詳細顯示出每級參數、斷線、閉鎖動作值等信息。

7、具有供電系統故障追查定功能:當監控系統內的開關出現變位、故障等異常情況時,系統會記錄動作開關的時間等綜合數據以及相應開關的上、下、級開關數據進行對比分析,判斷極有可能出現故障的位置區間及故障類型,以便工程師進行分析判斷并快速查出故障原因,恢復正常供電。

8、系統軟件具有容錯功能:系統具有自我檢測功能,自動監測出故障點的區段,作出對應處理,保證系統在使用時處于完好狀態。當出現鼠標、鍵盤操作錯誤,盤片讀寫錯誤或打印機沒連機等故障時,不影響整個系統軟件的運行。

9、系統具備標準的OPC接口:系統具備較強的可擴展性,可接入其他具 備標準OPC接口的項目,便于接入礦井自動化信息平臺,實現各系統數據共享,可 無償提供后期接入礦井自動化信息平臺所需的通訊協議、數據和技術支持等。

10、雙機切換功能:統具備操作雙機、雙電源互備, 一旦其中一個出現故障,備用設備立即切換為工作模式,備用電源至少持續運行24h,保證系統軟件持續、穩定、可靠地與現場自動化設備通訊, 不間斷監控電網安全狀況,歷史數據可以保存10年

11、數據備用功能:系統具有數據自動備份功能,在不同硬盤上進行自動數據備份。





主要技術指標


1、系統技術參數 :

(1) 開關變位時, 音響報警時間不大于1秒,控制命令輸出不大于2秒。開關量狀態信號變位時,

(2)音響報警響應時間不大于1秒,畫面推出時 ,間不大于2秒。

(3) 模擬量采樣精度:交流量≤0.5%。功率量≤0.5%。

(4) 遙控、遙調正確率100%。

(5) 遙測合格率大于99.99%。

(6) 遙測綜合誤差小于0.5%。

(7) 遙信量:遙信正確率≥99.99%.

(8)事故時遙信變位傳送時間<ls。

(9)遙測刷新時間<lS。

(10)遙控遙調命令傳送時間 <1s。

(11)畫面調用實時響應時間 <1s。

(12)遙測量:U、I:0.2%;

(13)事故順序記錄分辯率小于等于2ms.

2、系統巡檢周期:系統巡檢周期不大于30s,并符合監控要求。

3、調節響時間:調節響時間不大于系統巡檢周期。

4、畫面響時間:調出整幅畫面85%的響時間不大于2s,其余畫面不大于5s。

5、誤碼率:不大于10。

6、傳輸距離上限:工控機至交換機之間的傳輸距離上限:50m(五類雙 絞線);交換機至KTG220地面用光端機之間的傳輸距離上限:50m(五類雙絞線); KTG220地面用光端機至電力傳輸分站之間的傳輸距離上限:10Km(發射光功率-15dBm~-5dBm;接收靈敏度-30dBm;使用MGTSV礦用單模光纜;光纖接點總數12個,其中熱熔接點5個,冷熔接點5個,活動連接點2個)。

7、備用電源工作時間:在電網停電后,備用電源能保證系統連續監控時間不小于2 h。

8、存儲時間:存儲時間滿足下列要求, 重要開關的實時監測值存盤記錄保存7d以上;模擬量統計值、報警/解除報警時刻及狀態、開關狀態及變化時刻、累計量值、設備故障/恢復正常工作時刻及狀態等 記錄保存1年以上。 當系統發生故障時,丟失上述信息的時間長度 不大于5min;

9、統計值時間:模擬量統計值是5min的統計值。

10、供電距離:向傳感器及執行器遠程本安供電距離不小于2km。

11、累積量時間間隔:累計量時間間隔不大于系統巡檢周期。

12、傳輸性能: 1)工控機至交換機: a)傳輸方式:TCP/IP電纜傳輸方式; b)傳輸速率:10/100/1000Mbps; 2)交換機與KTG220地面用光端機: a)傳輸方式:TCP/IP電纜傳輸方式; b)傳輸速率:10/100/1000Mbps; 3)KTG220地面用光端機與電力傳輸分站: a)傳輸方式:TCP/IP光傳輸方式; b)傳輸速率:10/100/1000Mbps;

13、電源波動適能力:供電電壓在規定的電壓波動范圍內變化時,系統的 主要功能和主要技術指標不低于本標準的要求。

14、工作穩定性:系統進行工作穩定性試驗,通電試驗時間不小于7d,其主要功能和主要技術指標不低于本標準的要求。

15、防爆性能:系統中的產品及關聯設備應符合GB3836.1-2010、 GB3836.2-2010及GB3836.4-2010的規定,其圖樣及產品必須經過指定的檢驗單位檢驗,并取得“防爆合格證”和“安全標志”,防爆關聯配接設備應進行防爆關聯審查和檢驗,取得防爆關聯審查檢驗合格證明。


系統功能


1、監測功能

(1)上傳所有監控電力線路的實時數據(電流、電壓、功率、功率因數、用電量、零序電壓、零序電流、絕緣電阻值等參數),運行狀態(分閘、合閘、故障)和故障情況(故障發生時間、造成故障的原因)到地面監控的計算機,使控制室值班人員可以及時了解電力系統的運行狀況。

(2)地面主機實時顯示并監測開關設備的運行情況,在界面上按順序排列同時顯示各個變電所每一臺開關的運行情況,用戶通過操作可以直觀地觀察到設備的實時電壓、工作電流、及開關分合閘狀態等電力參數。

(3)可對各個變電所的開關進行實時數據分析,用動態直方圖表示各開關的電壓變化情況。

2、控制功能

(1)遙控:高低壓開關的分合閘控制操作、保護信號復位操作、掛接檢修牌,在模塊及系統主機上都可以進行電路的分、合閘操作。

(2)遙測:對高低壓開關終端模塊電力參數和變量遠程傳送實時測量。

(3)遙調:在模塊及系統主機上可就地/遠程在線進行對高低壓開關終端模塊額定參 數遠程、就地讀取和整定實時遙調。

(4)遙信:實時監視開關分合位置、風電瓦斯電開關量狀態、控制輸出狀態、各故障報警狀態等信號量。

(5)遙視:具備變電所視頻監控。

(6)遙脈:系統具備高低壓開關的遙脈功能,經系統計算可實現電度系統的班報、日?qǐng)?bào)、月報等報表。

(7)遙試:系統具備地面做遠方實驗功能。具有模擬現場試驗場景的能力。

3、系統軟件功能

? 能夠接收、處理、存儲、顯示 、上傳現場數據,顯示方式多樣,生動直觀;

? 運行參數的實時曲線圖形顯示,便于查看指定時間內各種不同參數的變化趨勢;

? 運行參數的歷史曲線圖形顯示和任意歷史時 刻的數據查詢,歷史數據可在計算機數據庫中保留一定的時間,也可拷貝到U盤長期保存,以便于查詢分析;

? 運行參數的歷史數據,以報表形式查詢、顯示和打??;

? 模擬動畫顯示功能,顯示內容為配接設備的在線狀態、合閘、分閘三種不同狀態,并且具有分頁顯示方式,點擊可以顯示相應模擬量數值和斷路器狀態。

? 采集到的模擬量值、設備保護參數值和保護功能開啟情況,點擊控制命令可以調出控制菜單。

? 運行參數的超限報警 ,并記錄報警信息;

? 系統設置了操作權限,只有獲得權限的人員方可操作系統;

? 具有防止誤操作功能;

? 具有Web發布功能,系統監測界面可在網上瀏覽。


系統運行效果圖

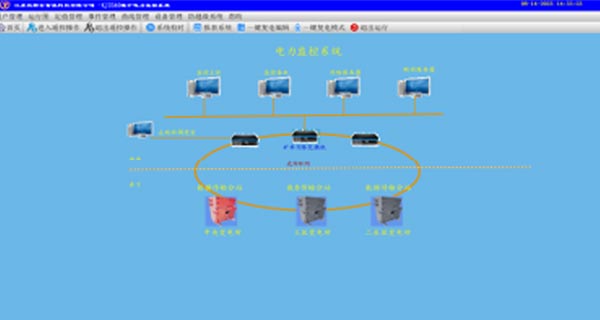

監測界面


狀態顯示

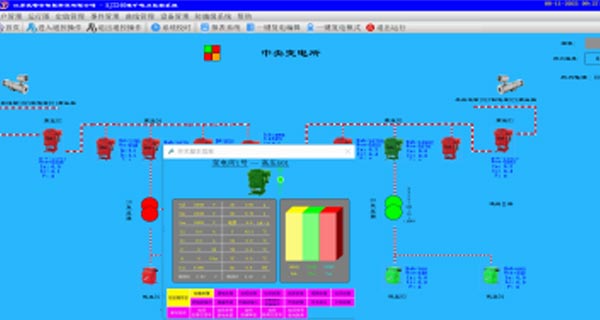

控制界面

數據采集分站系統:數據采集系統以數據采集分站為核心,輔以高性能數據采集模塊和通訊模塊,完成對高低壓開關運行參數的實時采集。

上位機監測軟件系統:上位機監測軟件系統采用國內著名品牌公司開發的 WINCC組態軟件,可實現對底層分站無縫連接。

監測系統可聯網:供礦上相關部門調閱開關的運行信息,具有操作權限的部門可對開關發出控制命令。
