本控制箱適用于煤礦井下含有甲烷和爆炸性氣體環境中,在交流50Hz、電壓為660或380V、電流為額定值的供電線路中,對1臺礦用隔爆型閥門電動裝置進行開向、關向、停止控制,并對電動機進行過載、短路等保護,同時負荷側電路絕緣狀況實現漏電閉鎖保護,中文漢字顯示電裝的狀態,控制箱具備遠程通訊接口。
本控制箱適用于煤礦井下含有甲烷和爆炸性氣體環境中,在交流50Hz、電壓為660或380V、電流為額定值的供電線路中,對1臺礦用隔爆型閥門電動裝置進行開向、關向、停止控制,并對電動機進行過載、短路等保護,同時負荷側電路絕緣狀況實現漏電閉鎖保護,中文漢字顯示電裝的狀態,控制箱具備遠程通訊接口。
一、概述
近年來隨著煤礦自動化水平的提高,手動閥門很難適應現代發展的需要,在新設計和老礦改造中都 改用電動閥門。公司新開發的 KXBC 型隔爆型閥門電動裝置控制箱,是專為煤閥自動化系統配套的電動閥 門控制箱,產品執行國家有關隔爆產品的相關規定,執行 GB3836.1-2018《爆炸性氣體環境用電器設備第 1 部分:通用要求》、GB3836.1-2018《爆炸性氣體環境用電器設備第 2 部分隔爆型“d”》及企業標準 Q/320412 BSK006-2018《KXBC-9/660(380)DZ 礦用隔爆型閥門電動裝置控制箱》。

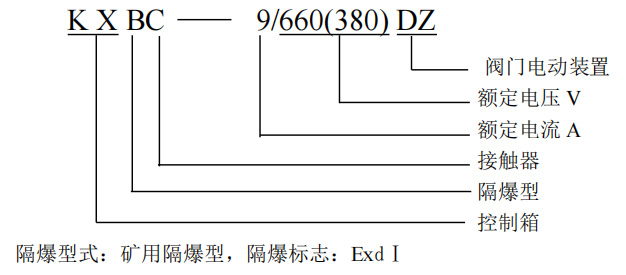

二、型號表示方法
三、工作環境:
(1)環境溫度:-20~+40℃
(2)相對濕度:≤95%(+25℃時)
(3)適合在含有甲烷爆炸性氣體的煤礦礦井中
(4) 海拔高度不超過 2000 米
四、基本技術參數
(1)電源電壓: 380V 、 660V
(2)控制電壓: 直流: 24V. 交流: 36V
(3)額定電流:9A
(4)額定頻率:50Hz
(5) 防護等級:IP55
(6) 工作制式:反復短時工作制,最長不超過 10 分鐘
五、電控箱技術性能:
5.1 本裝置選用 ABB 的 MS116 電機起動器,根據閥門電動裝置選定整定電流,可對電機和線路進行高效可靠的短路、過載及斷相保護。
5.2 該裝置具有漏電閉鎖繼電器,只要電機對地有漏電現象,在未得電運行之前,該裝置就能識別, 切斷控制回路電源,確保設備及人生安全。
5.3 本裝置采用閥位液晶顯示屏,能直接顯示當前閥位百分比,并發出明亮的背光。
5.4 提供 4~20mA 標準閥位信號,該信號經光電隔離抗干擾能力較強,可遠傳至用戶監控,用以監控 閥門開關的全過程。
5.5 提供遠方/就地控制兩種選擇。
5.6 非侵入式免開蓋操作,調試。
5.7 死區自適應不振蕩。
5.8 故障自診斷與保護。
5.9 現場操作點動與保持自適應,遠控開關量和模擬量自適應。
5.10 遠控信號與閥位信號實時查詢。
